Die Tragfähigkeit und Traglast von Ringschrauben und Ringmuttern: Ein Leitfaden zur sicheren Verwendung
Blogbeitrag: Just-Handel zur Tragfähigkeit
30. Mai 2023
Einleitung:
Ringschrauben und Ringmuttern sind vielseitige Befestigungselemente, die in verschiedenen Anwendungen zum Einsatz kommen, sei es im industriellen Bereich, beim Heben schwerer Lasten oder bei der Sicherung von Ausrüstung. Doch wie sicher sind sie wirklich? Wie können wir sicherstellen, dass sie den Belastungen standhalten, denen sie ausgesetzt sind?
In diesem Blogartikel werden wir uns ausführlich mit der Tragkraft und Traglast von Ringschrauben und Ringmuttern beschäftigen. Wir werden die wichtigen Faktoren betrachten, die ihre Tragfähigkeit beeinflussen, und die Bedeutung von Normen und Standards in Bezug auf ihre sichere Verwendung diskutieren.
Die Tragkraft einer Ringschraube oder Ringmutter bezieht sich auf die maximale Belastung, die sie sicher tragen kann, ohne Schäden oder Versagen zu verursachen. Es ist entscheidend, die Traglast korrekt zu bestimmen, um Unfälle, Verletzungen oder Schäden zu vermeiden.
Wir werden die verschiedenen Faktoren untersuchen, die die Tragkraft von Ringschrauben und Ringmuttern beeinflussen, wie zum Beispiel das verwendete Material, das Gewindedesign, die Schraubengröße und die Belastungsrichtung. Darüber hinaus werden wir die geltenden Normen und Standards kennenlernen, die als Leitfaden dienen, um die sichere Verwendung dieser Befestigungselemente zu gewährleisten.
Unser Ziel ist es, Ihnen das nötige Wissen zu vermitteln, um die Tragkraft und Traglast von Ringschrauben und Ringmuttern zu verstehen und die richtige Auswahl für Ihre spezifischen Anwendungen zu treffen. Denn Sicherheit sollte immer an erster Stelle stehen, wenn es um die Verwendung von Befestigungselementen geht.
Begleiten Sie uns auf dieser informativen Reise, während wir die Grundlagen der Tragfähigkeit von Ringschrauben und Ringmuttern erkunden und wertvolle Tipps zur sicheren Nutzung teilen. Lassen Sie uns gemeinsam das Verständnis für die Tragkraft und Traglast dieser wichtigen Befestigungselemente vertiefen.
Zum Inhalt:
- Unter Berücksichtigung eines hohen Sicherheitsfaktors bezogen auf die Mindestbruchkraft haben Ringschrauben nach DIN 580 und Ringmuttern nach DIN 582 die in der folgenden Tabelle angegebenen Tragfähigkeiten. Die Tragfähigkeitswerte gelten für Stahl C15 E und Edelstahl A2/A4 ohne Einschränkung in einem Temperaturbereich von -20°C bis +200°C.

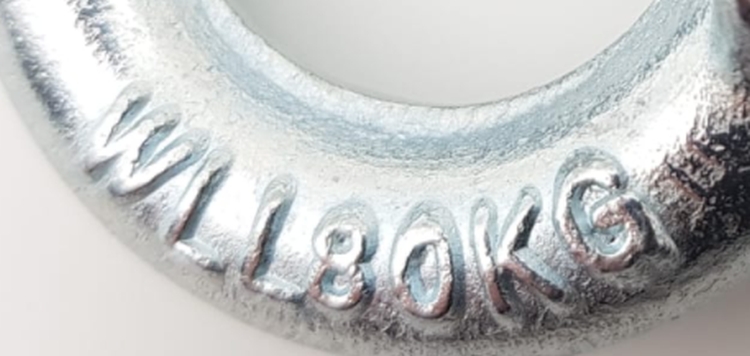

- Ringschrauben und Ringmuttern gelten gemäß Maschinenrichtlinie 2006/42/EG als Lastaufnahmemittel und sind CE-kennzeichnungspflichtig. Darüber hinaus müssen sie eine Angabe der Mindesttragkraft (WLL) und, sofern dies für die sichere Verwendung erforderlich ist, die Angabe des Werkstoffes tragen.

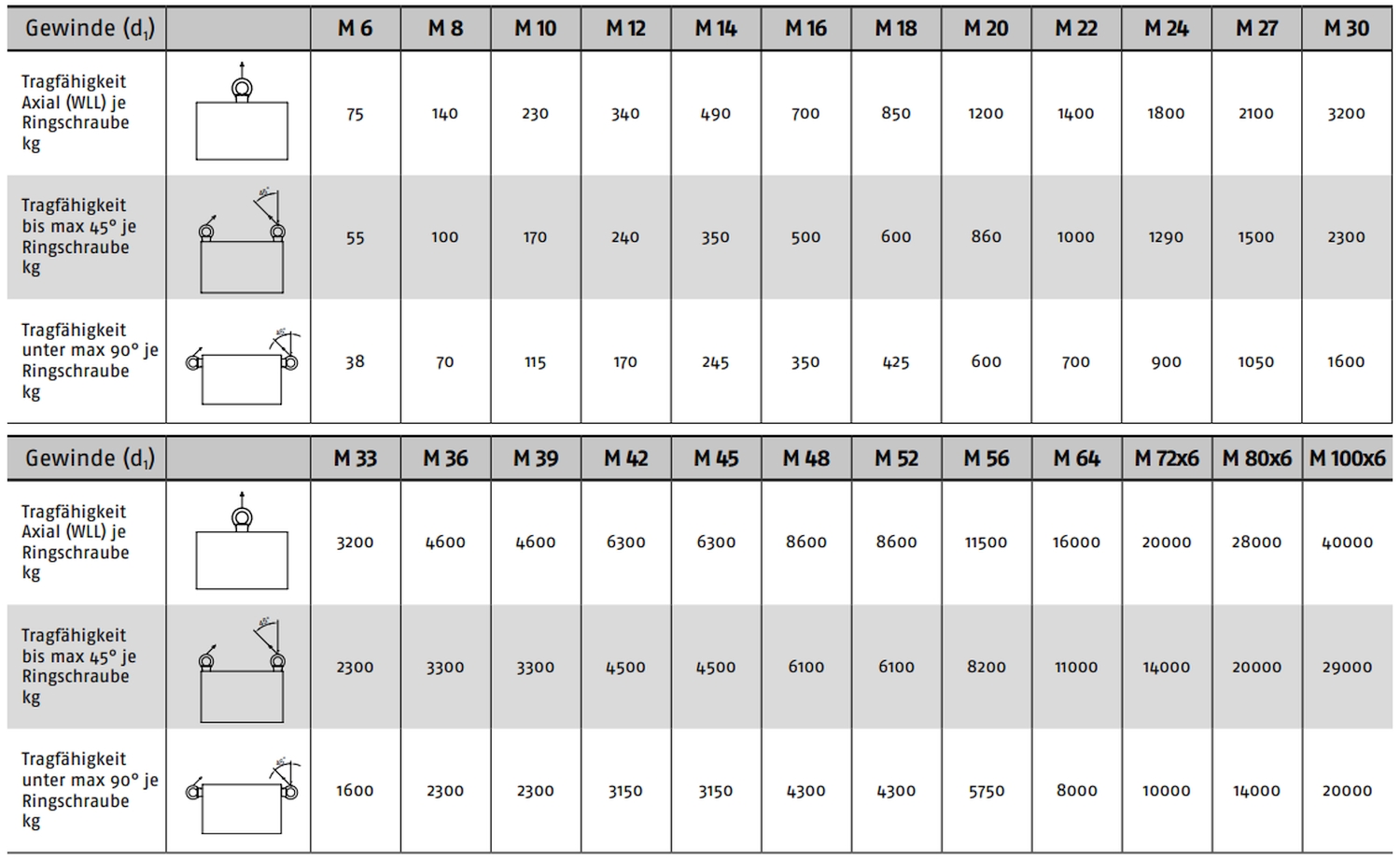

Hier nun die Tabelle der Tragfähigkeit*
* zur Einhaltung der Werte in dieser Tabelle sind folgende Voraussetzungen gegeben:
Voraussetzungen Ringschrauben:

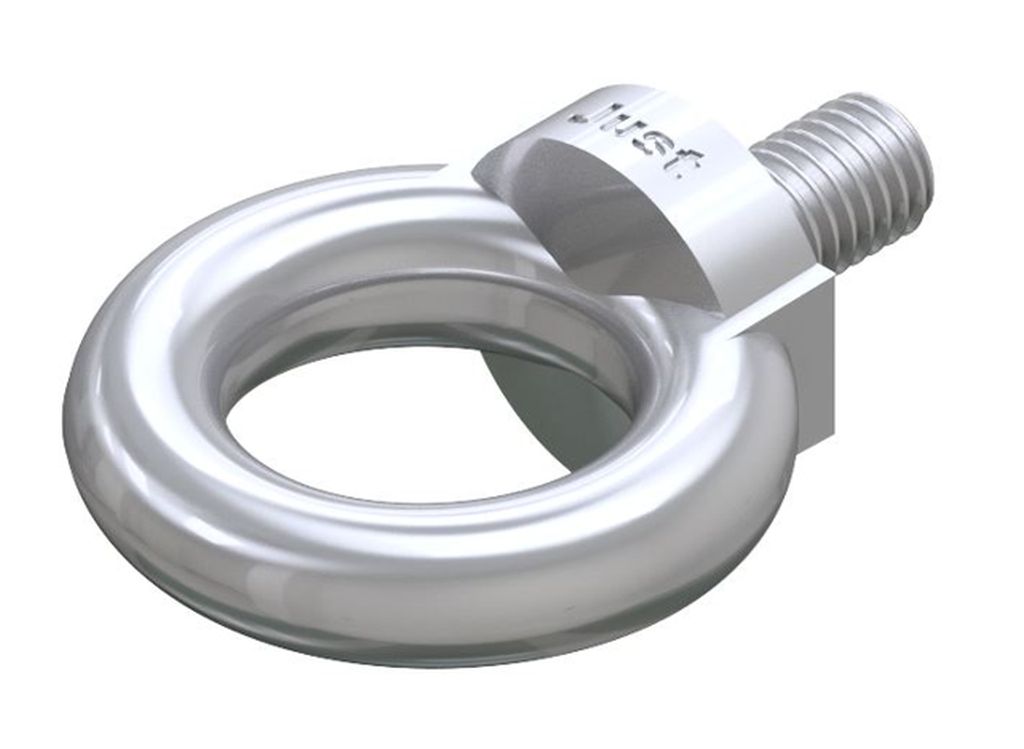

- Ringschrauben nach DIN 580 dienen vornehmlich zur dauerhaften Befestigung an Bauteilen wie Motoren, Getriebe oder Schaltschränke etc. für deren Transport. Für die wechselnde Benutzung an verschiedenen, zu transportierenden Gegenständen, wie z.Bsp. Großwerkzeugen, sollten Ringschrauben mit dem nächstgrößeren Gewindedurchmesser verwendet werden.
- Die Tragfähigkeit aus der Tabelle setzt voraus, dass:
- Die in der zweiten Zeile der Tabelle angegebenen Tragfähigkeit gilt bis 45° Neigungswinkel. Die in der dritten Zeile angegebenen Tragfähigkeit bei seitlich eingeschraubter Ringschraube bis 45° Neigungswinkel in alle Richtungen bezüglich der Ringebene. Seitenzug sollte nicht angewendet werden. Ringschrauben sollten vor dem Gebrauch auf festen Sitz und augenfällige Beschädigungen (Korrosion, Verformung) überprüft werden. Ringschrauben mit Verformung sollten nicht verwendet und ausgetauscht werden. Bei Durchgangslöchern sollte von der Gegenseite eine Mutter (keine flache Mutter !) vollständig und fest aufgeschraubt werden. Bei ausreichender Gewindelänge der Schraube wird zusätzlich die Verwendung einer Scheibe empfohlen.

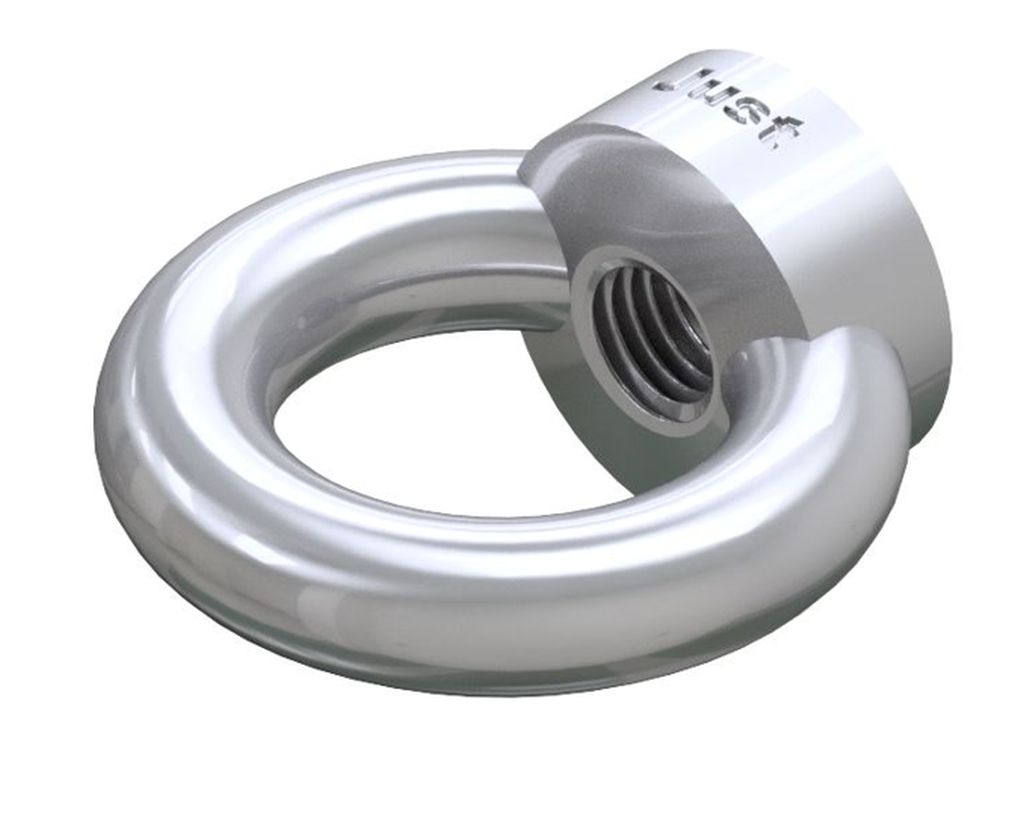

- Wie bei den Ringschrauben gilt auch für die Ringmutter, dass diese vornehmlich zur dauerhaften Befestigung an Bauteilen dient. Die Tragfähigkeit setzt voraus, dass:
- die Punkte der Sicherheitsprüfung und ggf. Austausch sind analog der Ringschraube.
1) die Ringschraube vollständig eingedreht ist.
2) die Ringschraube vollflächig und eben auf der Auflagefläche aufliegt.
3) die eingeleiteten Kräfte vom Grundwerkstoff ohne die Sicherheit beeinträchtigenden Verformung aufgenommen werden können.
4) die Sacklöcher mit Einschraubgewinde so tief gebohrt sind, dass die Auflagefläche aufliegt.
Voraussetzungen für Ringmuttern:
1) die Ringmutter vollständig aufgeschraubt ist.
2) die Ringmutter eben und vollflächig auf der Auflagefläche aufliegt.
3) die Länge des Gegengewindes ausreicht und die eingeleiteten Kräfte vom Grundwerkstoff ohne die Sicherheit beeinträchtigende Verformung aufgenommen werden könne.
4) die Festigkeit des Elementes mit dem Gegengewinde (Schraube) ausreicht.
Quelle: Reyher
